支吊架安裝
1、支吊架安裝按風管的中心線對稱安裝，吊桿進行安全可靠的固定，焊接后的部位應刷油漆。
2、立管管卡安裝時，應先把上面的管卡固定好，自上而下。
3、風管較長，安裝成排支架時，先把兩端安好，以兩端的支架為基準，中間各支架用拉線法進行安裝。

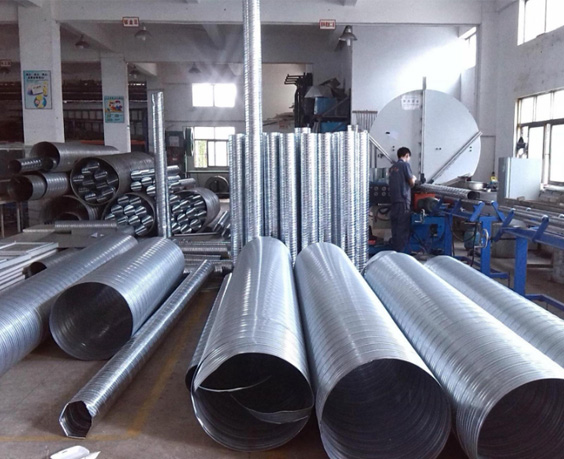

4、水平安裝 長邊≤400毫米，間距≤4米；長邊＞400，間距≤3米；螺旋風管的支吊架分別為5米和3.75米。
5、主、干風管長度超過20米，應設置防止擺動的固定點，每個系統不應少于1個。風管垂直安裝時，支吊架間距≤4米，單根至少兩個固定點。
6、支吊架不得設置在風口、閥門、檢查門及自控機構處，離風口距離應大于200毫米。
7、抱箍支架折角應平直，圓形風管圓弧應均勻，抱箍應緊貼并抱緊風管。
8、保溫風管的支吊架宜放在保溫層外部，保溫風管不得與支吊架直接接觸，應墊上堅固的隔熱防腐材料，其保溫厚度與保溫層相同，防止產生“冷橋”。
風管的連接
1、法蘭密封墊料選用不透氣，彈性好的材料，法蘭墊料盡量減少接頭，接頭形式采用階梯形，接頭處應涂密封膠。
2、法蘭連接時，先墊好墊料，然后把兩個法蘭先對正，穿上幾顆螺栓并擰上螺母不要上緊，再用尖沖塞進未上螺栓的螺孔中，把兩個螺孔撬正，直到所有螺栓都穿上后，擰緊螺栓。緊螺栓時應十字交叉逐步均勻的擰緊。
3、風管連接好后，以兩端法蘭為準，檢查風管連接是否平直。
4、不銹鋼風管法蘭連接的螺栓，宜用同材質的不銹鋼制成，用普通型的，應噴涂涂料。
5、鋁板風管連接采用鍍鋅螺栓，在法蘭兩側墊鍍鋅墊圈。
6、非金屬風管法蘭連接，兩法蘭端面應平行嚴密，法蘭螺栓兩側應加鍍鋅墊圈。
7、復合材料風管采用法蘭連接時，應有防冷“冷橋”措施，連接法蘭的螺栓應均勻擰緊，其螺母宜在同一側。
風管的安裝
1、技術要求，明裝水平度 每米≤3mm ，總偏差≤20mm；垂直度每米≤2mm，總偏差≤20mm；暗裝，位置應正確，無明顯偏差。
2、安裝順序：先干管后支管，安裝方法：根據實際情況確定。
可以在地面上連成一定的長度，然后整體吊裝，一般可接長至10--12米左右，用倒鏈或升降機將風管吊到支架上（比較重的風管），也可以把風管一節一節地放在支架上逐節連接。
3、風管穿越需要封閉的防火防爆的墻體或樓板時，應設預埋管或防護套管，其鋼板厚度不應小于1.6mm，風管與防護套管之間，應用不燃且對人體無危害的柔性材料封堵。
4、復合材料風管接縫應牢固，無孔洞和開裂，風管系統安裝完畢后，應按系統類別進行嚴密性檢驗。
風閥的安裝
1、風閥安裝前應檢查框架結構是否牢固，調節制動、定位等裝置是否準確靈活。
2、風閥的安裝同風管的安裝，將其法蘭與風管或設備的法蘭對正，加上密封墊片，上緊螺栓，使其與風管或設備連接牢固嚴密。
3、風閥安裝時，應使閥件的操縱裝置便于人工操作，其安裝方向應與閥體外殼標注的方向一致。
4、安裝完的風閥，應在閥體外殼上有明顯和準確的開啟方向，開啟程度的標志。
防火閥的易熔件應安裝在風管的迎風側，其熔點溫度應符合設計要求。
